Hava Geçirgenliği Test Cihazı - Schopper Metodu Hava Geçirgenlik Test Cihazı

  • Ürün Kodu: TQ1000
Hava Geçirgenliği Test Cihazı - Schopper Metodu Hava Geçirgenlik Test Cihazı

Uygulama:

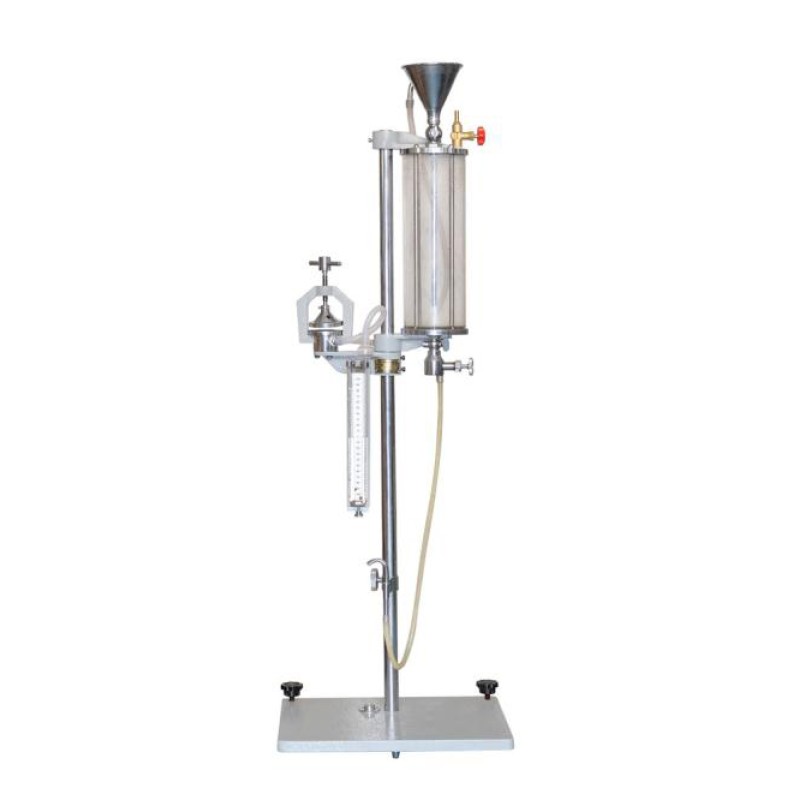

Çimento torbası kağıdı, kağıt torba kağıdı, kablo kağıdı, fotokopi kağıdı, endüstriyel filtre kağıdı vb. Tümünün hava geçirgenlik derecesini belirlemesi gerekir. Bu test cihazı, yukarıda belirtilen çeşitli kağıtlar için tasarlanmış ve üretilmiştir. Test cihazı, sabit bir destek üzerinde bir kap, bir kalıp tutucu ve bir basınç göstergesinden oluşur. Kabın üst kısmında bir havalandırma valfi ve hunili bir su doldurma valfi bulunur. Damıtılmış su, bir huni ile su doldurma vanasından kaba enjekte edilir. Kabın dibinde su akışını kontrol etmek için bir taşma valfi ve ayar valfi bulunur. Desen kıskaç halkası brakete sabitlenmiştir ve desen kıskaç halkası ve hava kutusunda 10 cm²'lik bir delik vardır. Hava kutusu, ataş halkasının altında bulunur. Hava kutusunda iki konektör vardır. Lastik hortum sırasıyla egzoz borusuna ve basınç göstergesine bağlanır.

Cihazın tabanı, tüm cihazın temelidir ve üzerinde bir seviye kontrollörü vardır.

Cihazın yatay konumunu ayarlamak için ayar cıvataları vardır.

Çalışma prensibi: birim zaman başına kağıt yaprağının birim alanı başına ortalama hava akış hızı ve belirtilen koşullar altında basınç farkı. Cihaz, 1 × 10-2 ve 1 × 102 µm / (Pa · s) arasında hava geçirgenliğine sahip kağıtlar için uygundur. Geniş yüzey pürüzlülüğü olan kağıtlar için uygun değildir.

Çalışma koşulları: Oda sıcaklığı (20 ± 10) ⁰C hava temiz ortam, sağlam ve sabit bir tezgah üzerine yerleştirilmiştir.

Teknik Özellikler:
Ölçüm aralığı: (1 ~ 1000) ml / dak veya 0 ~ 17um / (Pa.s)
Ölçüm yüzeyi: (10 ± 0.02) cm2
Test alanı basınç farkı: (1 ± 0.01) kPa
Doğruluk: <100ml, hacim hatası: 1ml; > 100ml, hacim hatası 5ml
Kelepçe halkası iç çapı: 35.68 ± 0.05 mm
Üst ve alt kelepçe halkalarının merkez deliklerinin eş eksenli: ﹤ 0,05 mm.
