Dispositif d'essai d'explosion hydraulique
Code produit: HD-W813
Catégories:
Application

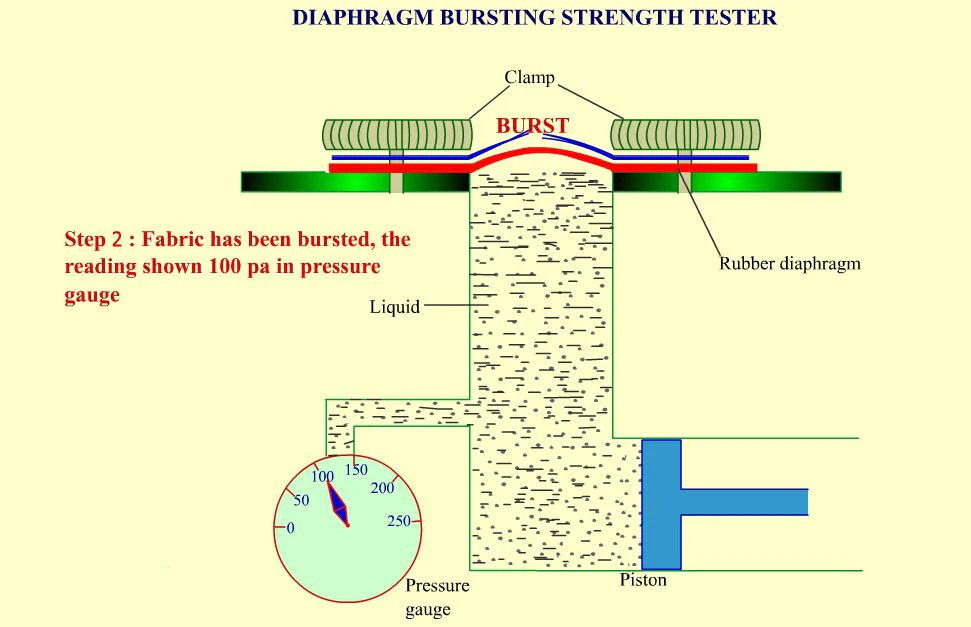

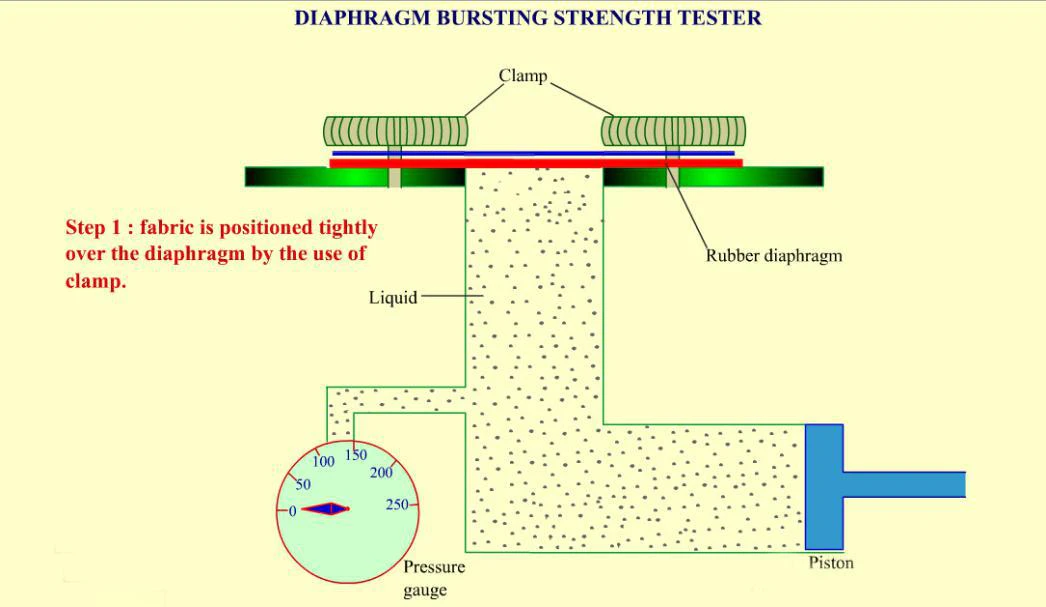

Les textiles sans direction spécifique ne peuvent pas être testés pour leur résistance avec des machines d'essai de traction. Pour vérifier la résistance du tissu, une force multidirectionnelle générée par pression hydrostatique est appliquée au tissu, ce qui est appelé essai de résistance à l'éclatement.
L'Automate de Test d'Éclatement à Diaphragme Hydraulique est spécialement conçu pour réaliser l'essai de résistance à l'éclatement des tissus tricotés avec un contrôle pneumatique. Il peut également être utilisé pour le cuir, le papier et le carton.
Il est destiné à déterminer la résistance à l'éclatement et la déformation des tissus tissés et tricotés, ainsi que des textiles techniques, des tissus non tissés, des tissus composites, des plastiques, du cuir (synthétique et naturel) et du carton.
Normes
- ASTM D4966, D 4970, D 3866
- ISO 12945-2, ISO 12947.1
- ASTM D 3786 Méthode d'essai standard pour la résistance à l'éclatement hydraulique des tissus
- BS 4768 Détermination de la résistance à l'éclatement et de la distension à l'éclatement
- ISO 13938-1 Textiles - Caractéristiques d'éclatement des tissus
- ISO 2758 Papier - Détermination de la résistance à l'éclatement
- ISO 2759 Carton ondulé - Détermination de la résistance à l'éclatement
- ISO 3303 Textiles enduits de caoutchouc ou de plastique - Détermination de la résistance à l'éclatement
- WSP 030.1.R3 (12), BS 3424 (PT6), ERT 80-4-20, EN 12332-2, IWS TM 29, ASTM D751, JIS L-1018
Caractéristiques
- Cet appareil d'essai d'éclatement utilise la méthode hydraulique, répond aux normes internationales et est livré avec plusieurs pinces d'essai interchangeables.
- Son interface à écran tactile est facile et simple à utiliser. <="list-group-item">L'échantillon est fermement fixé par une force pneumatique, sans nécessiter de fixation supplémentaire.
- Le couvercle de l'essai d'éclatement est en verre transparent pour permettre une observation facile de l'échantillon.
- L'équipement d'essai d'éclatement déclenche automatiquement l'éclatement avec une précision et une fiabilité bien supérieures.
- La distension soudaine peut atteindre 75 mm.
- Avec son système d'entraînement servo AC, il offre un faible bruit et une large gamme d'applications.
- 4 Méthodes d'essai : Éclatement à vitesse constante, Éclatement à extension constante, Éclatement à pression constante et Éclatement à temps constant.
- L'appareil d'essai d'éclatement fournit des fonctions d'enregistrement et d'impression et supporte le travail en ligne.
- Des interfaces pour analyser les résultats d'essai sont fournies avec un logiciel de détection professionnel.
Spécifications techniques
| Spécifications techniques | |
|---|---|
| Article | Paramètre |
| Domaines d'application | Textile : Vêtements tricotés et tissés. Textiles techniques |
| Non tissés : Lingettes humides, blouses/masques chirurgicaux | |
| Plastiques : Emballages alimentaires, poubelles, sacs et divers produits en plastique | |
| Médical : Greffes d'organes, patchs pour hernies, pansements, peau animale | |
| Papier : Papier de cuisine, papier toilette, autres produits en papier | |
| Plage de mesure de pression | 2000kPa, L/C : 1kPa |
| Plage de mesure de distension | Jusqu'à 75 ± 0,02 mm |

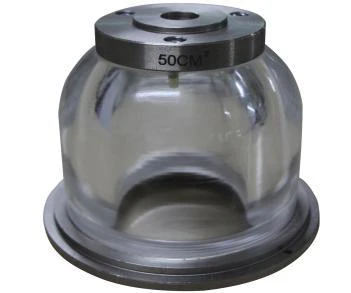

| Zones de mesure | 7,55cm² (Ø 31mm) et 50cm² (Ø 79,8mm) |
| Unité de mesure | kPa - kgf/cm² - mmHg - lb/in² - atm |
| Méthodes d'essai | Vitesse constante - Pression constante - Extension constante - Chronométrage |
| Débit du système hydraulique (réglable) | 20-600mL/min |
| Huile hydraulique | Glycérol 85%, eau distillée 15% |
| Capteur de sécurité | Arrêt automatique à grande échelle |
| Épaisseur du diaphragme en caoutchouc | <2 mm |
| Port de données | Port RS232 pour connexion d'imprimante et connecteur Mini-DIN 3 broches pour PC |
| Dimensions | 550 x 450 x 700 mm |
| Alimentation | 220V, 50Hz |
| Exigences en air | 600-800kPa |
| Poids | 125kg |
Sélection du diamètre de tête d'essai standard
| NORME | SÉLECTION DU DIAMÈTRE DE TÊTE D'ESSAI | ||||
|---|---|---|---|---|---|

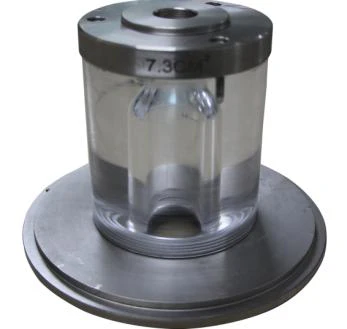

| 30.5 mm (7.3 cm²) | 31 mm (7.55 cm²) | 31.5 mm (7.8 cm²) | 35.7 mm (10 cm²) | 79.8 mm (50 cm²) | |
| ASTM D3786 | * | ||||
| BS 3424-6-B | * | * | * | ||
| EN 12332-2 | * | ||||
| ERT 80-4-20 | * | ||||
| FZHT01030 | * | ||||
| IS013938-1 | * | * | * | ||
| ISO 3303-8 | * | <||||
