Teste de Fadiga - Dispositivo de Teste de Fadiga por Flexão de Haste Giratória

Padrão: ISO 1143, ASTM STP 1548, EN ISO 15630-1

Teste de Fadiga

O teste de fadiga analisa o comportamento dos materiais sob o estresse de cargas variáveis. Tipicamente, duas cargas são aplicadas a um material - uma carga de massa específica (por exemplo, zero) e uma carga alternada. Essas cargas são aplicadas e medidas até que o material se quebre. Essa fragilidade de um material sob fadiga é chamada de vida à fadiga.

A degradação por fadiga (vida útil) não se limita aos metais e a maioria dos materiais de engenharia (cerâmicas, compostos, agregados, etc.) são suscetíveis a danos por fadiga. A resistência dos materiais é uma medida de sua capacidade de resistir à deformação, como tensão, flexão, etc.

Descrição

Diferentes amostras mostram o efeito da entalhe e da qualidade da superfície. Peças móveis e componentes de máquina estão frequentemente sujeitos a cargas periódicas e flutuantes. Mesmo que uma carga dinâmica esteja muito abaixo da capacidade de carga estática, essa carga pode causar a falha do componente após um longo período devido à fadiga do material.

A resistência à fadiga e a resistência à fadiga dos componentes são determinados em testes de resistência à fadiga ou testes de durabilidade. O aparelho FatigueTest-RB permite os princípios básicos do teste de resistência à fadiga e a criação de um diagrama de Wöhler.

No experimento, uma consola é montada e uma amostra cilíndrica em rotação é submetida a uma única força. A carga na amostra corresponde a uma viga de flexão em cotovelo. A amoça é submetida a um puro estresse de flexão inversa e quebra após um determinado número de ciclos de carga devido à fadiga do material.

No dispositivo de aplicação de carga, a força necessária é gerada por meio de um equilíbrio de molas e um suporte móvel. A amplitude da carga pode ser ajustada continuamente usando a pré-carga do equilíbrio de molas por meio de um eixo com molas. O contador eletrónico regista e exibe digitalmente o número de ciclos de carga.

O impulso para o contador é fornecido por uma chave de aproximação indutiva no acoplamento do motor. O contador também pode ser usado para medir a velocidade. Quando a amostra se quebra, o motor de servo para automaticamente. A carcaça protetora protege contra peças voadoras.

As dimensões das amostras variam conforme o pedido do usuário para mostrar o efeito do entalhe e das superfícies. Os valores medidos usando o sistema FatigueTest-RB para aquisição de dados podem ser transferidos para um computador onde podem ser analisados com software.

Informações Técnicas

Motor Elétrico

• Velocidade: 3000 RPM
• Potência: 0,75 kW

Força de Carga

0... 2000 N

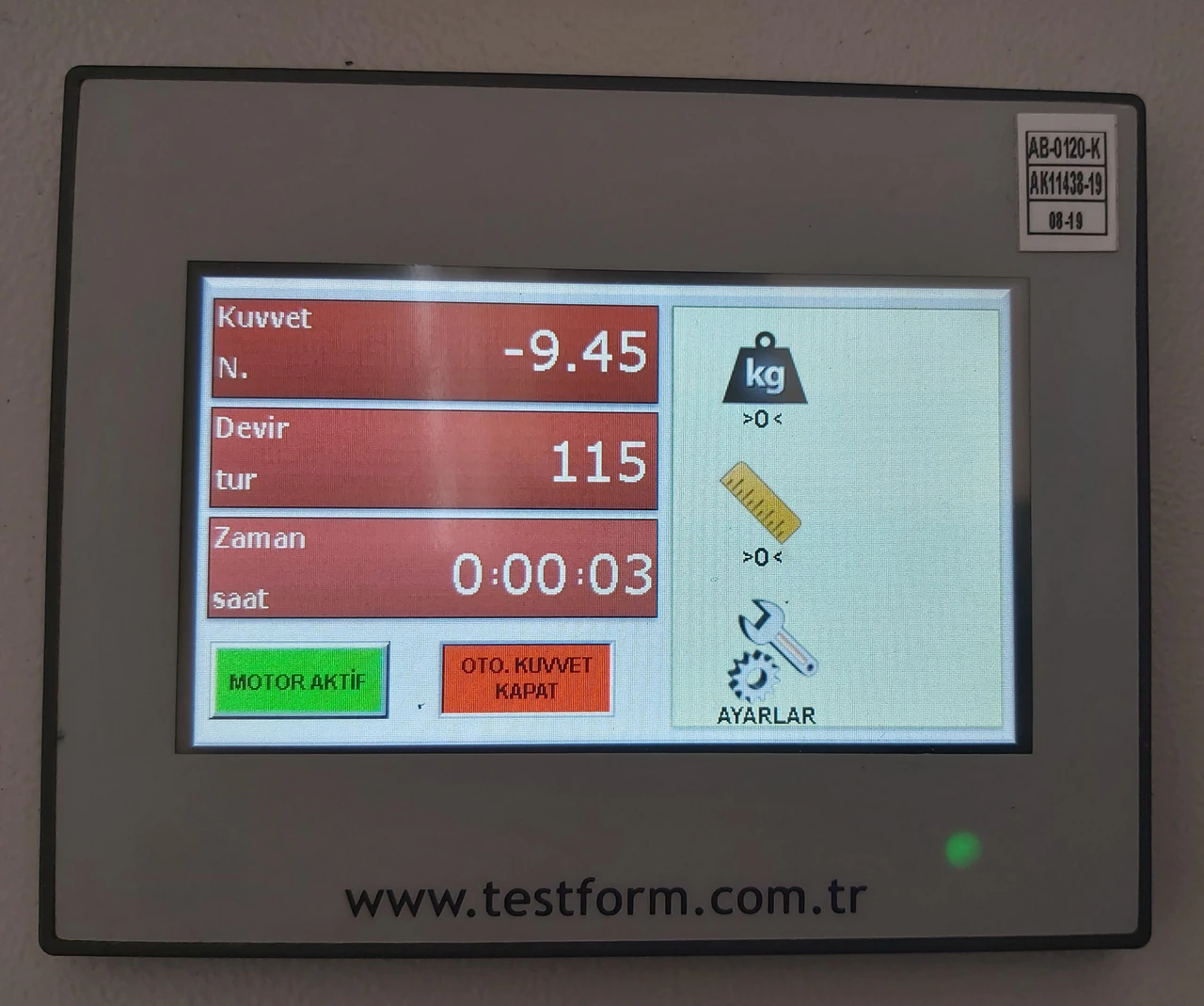

Indicador Eletrónico

• Ecrã tátil
• Ajuste de velocidade e contador são definidos e alterados no ecrã

Amostras

• Material: aço Ck35
• 3 tipos diferentes de amostras ou nas dimensões desejadas

Fonte de Alimentação: 230V, 50Hz, 1 fase

Dimensões: LxWxH: 840x410x600mm

Peso: Cerca de 31kg

Aquisição de Dados Eletrónicos

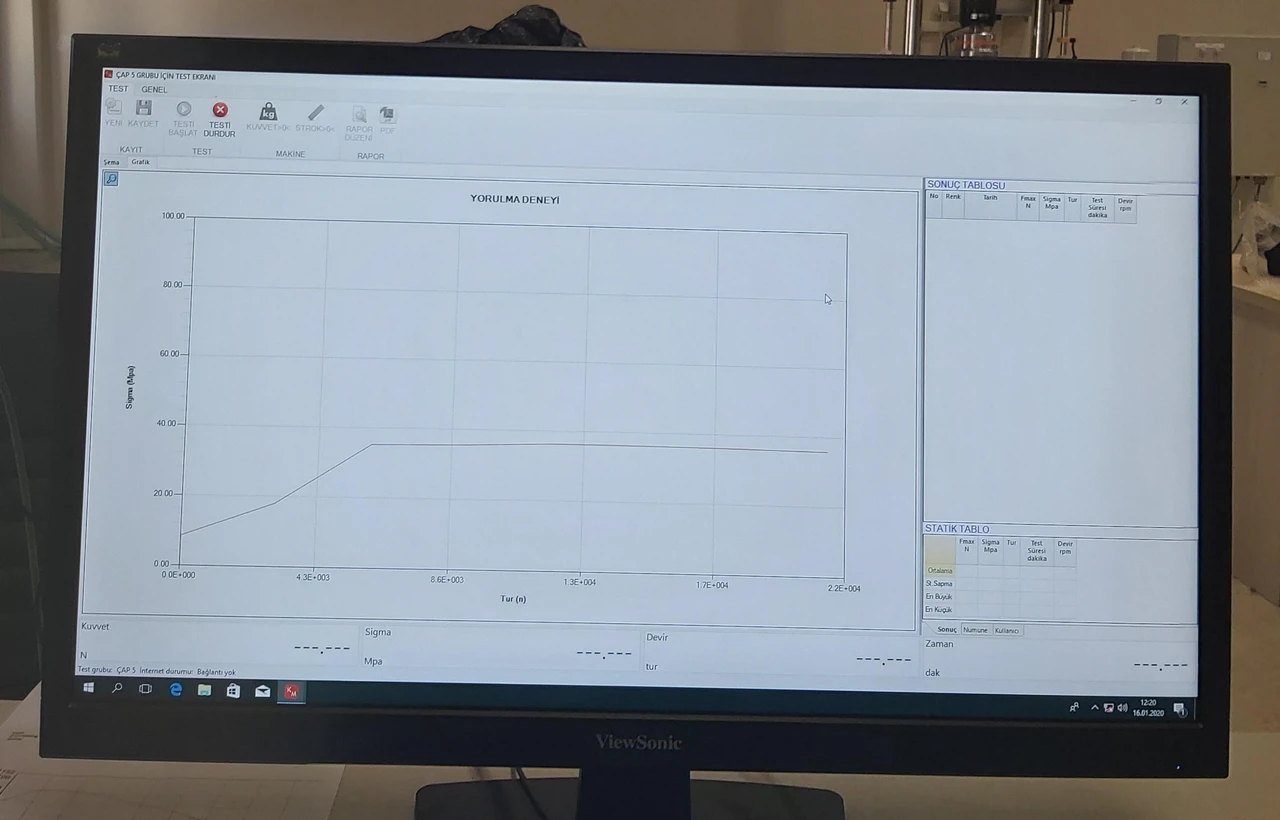

O software para aquisição de dados eletrónicos e avaliação de testes de flexão por fadiga (teste de resistência à fadiga) regista os valores de medição para força e número de medições até que a amostra de teste se quebre (número de ciclos de carga).

A curva tensão-tempo é calculada usando esses dados e exibida coloridamente na tela do computador. As curvas podem ser guardadas e impressas.
