Apparecchio per prove di compressione/impilaggio (SID)

Dispositivo sperimentale di compressione/impilazione

Categorie:

CARTONE - CARTA e IMBALLAGGIO

Apparecchio per prove di compressione/impilazione

L'apparecchio soddisfa le condizioni di prova secondo gli standard TS EN ISO 21898 e TS EN ISO 12048.

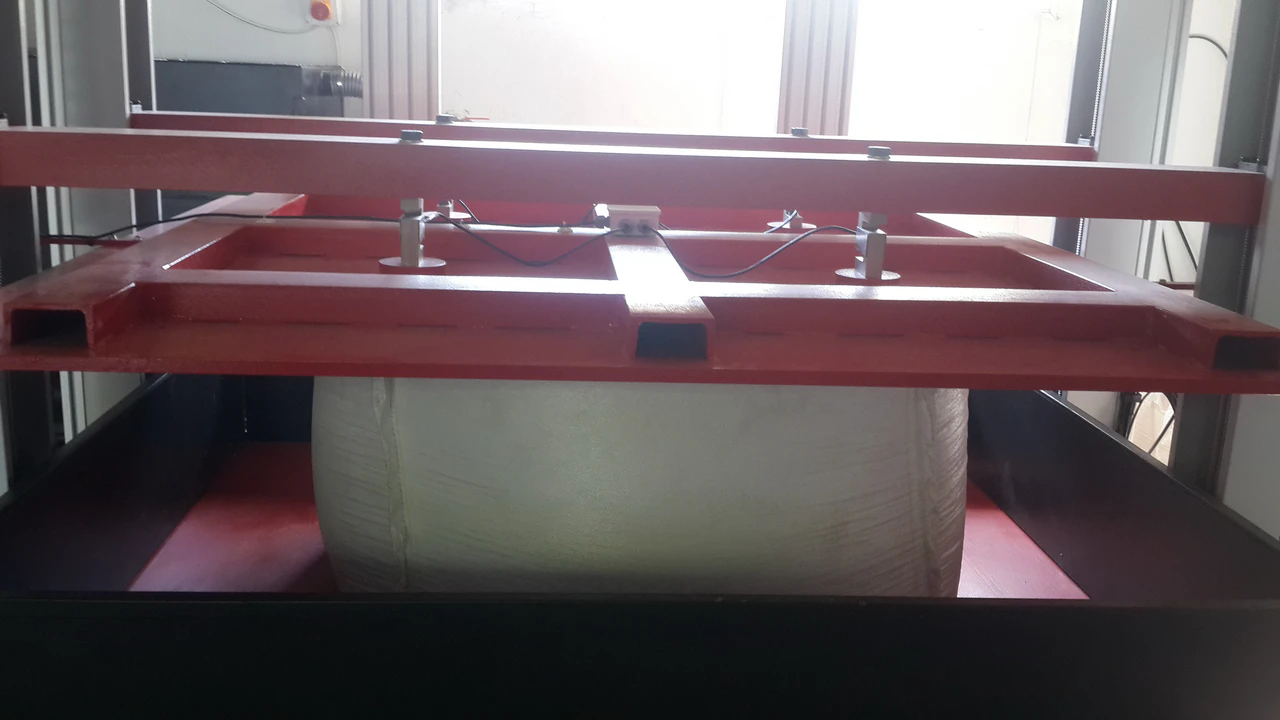

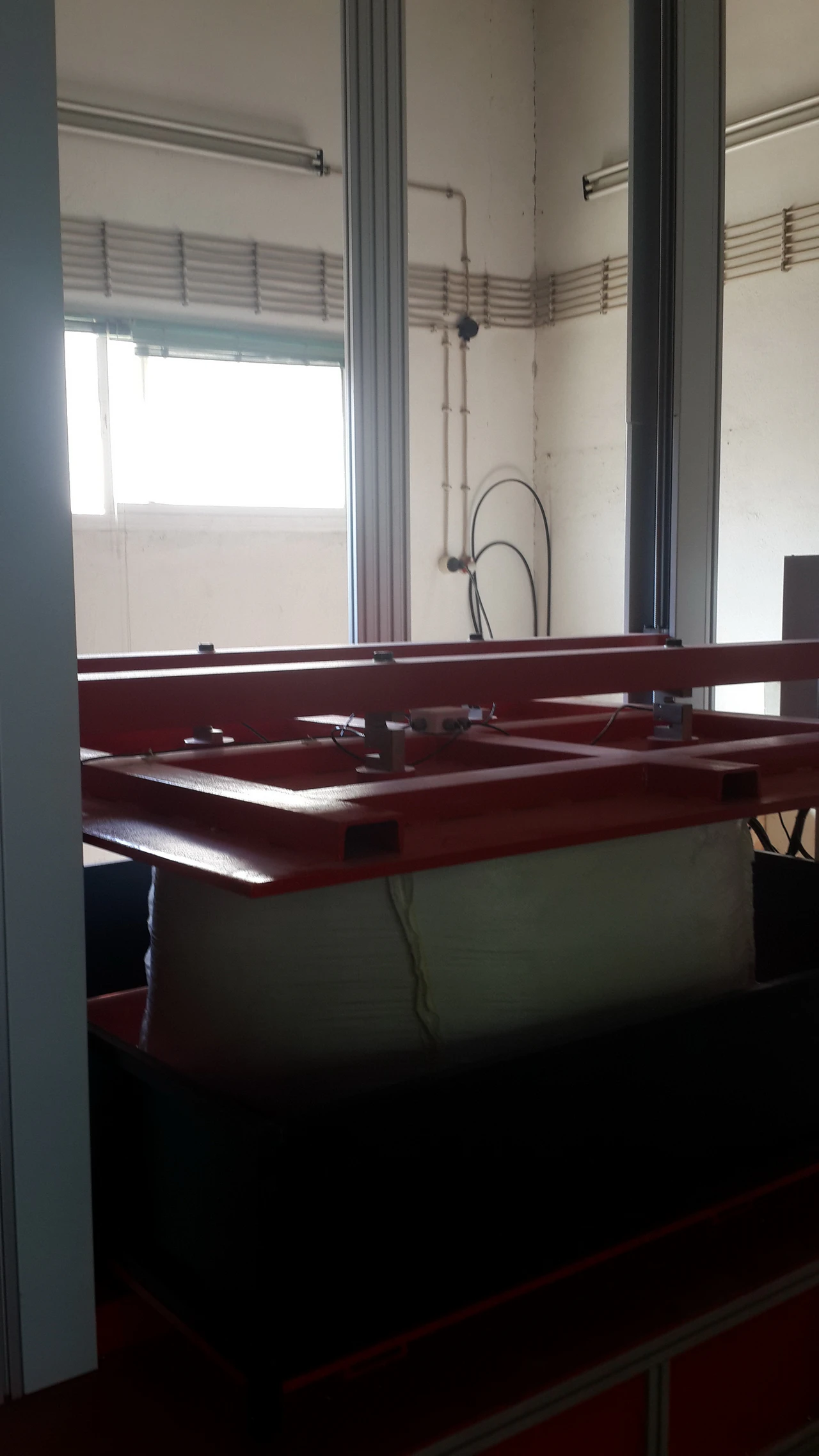

Per posizionare il campione nell'area di prova, viene collocato un piano di posizionamento campione davanti alla macchina e il sacco viene posizionato su questo piano. Successivamente, il sacco viene riempito con la quantità desiderata utilizzando una elica e preparato per la prova. Attraverso un tirante collegato al campione con un carrello situato sul retro dell'apparecchio, il campione viene tirato nell'area di prova. Al termine della prova, viene nuovamente estratto esternamente utilizzando il carrello sul piano esterno.
La capacità massima di compressione dell'apparecchio è di 150 kN.
Sull'apparecchio sono presenti 4 loadcell da 50 kN di capacità. Questi loadcell sono certificati di calibrazione con validità internazionale, di precisione classe 0.5 nell'intervallo del 5%-100% della capacità.
L'unità di carico dell'apparecchio deve essere TS EN 7500-1 Classe 0.5.
La risoluzione della forza è di almeno 0.01 kN.
L'apparecchio è un modello a 4 colonne.
L'apparecchio è dotato di un piano mobile con una corsa di almeno 2600 mm.
Il movimento dell'apparecchio ha una velocità regolabile tra 0.01 mm/min e 500 mm/min.
Il movimento dell'apparecchio è azionato da un motore AC Servo e un riduttore a ingranaggi planetari.
Il movimento dell'apparecchio funziona con un sistema a 4 viti a ricircolo di sfere infinite e il diametro della vite è di 32 mm.
Sull'apparecchio sono presenti interruttori di sicurezza regolabili che limitano i movimenti superiori e inferiori.
Sull'apparecchio è presente un pulsante di arresto di emergenza.

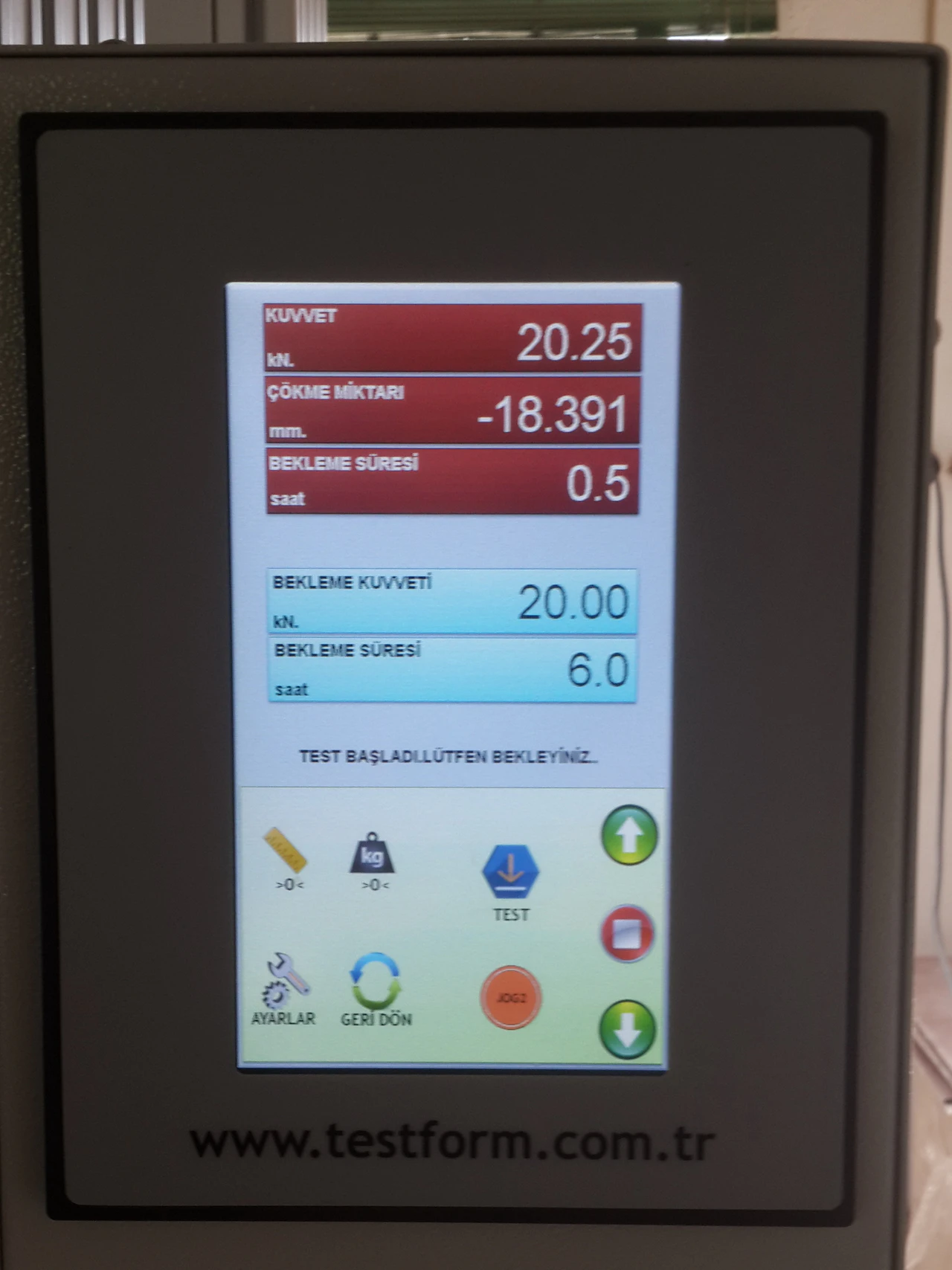

L'apparecchio è dotato di un pannello touch da 7 pollici.
L'apparecchio effettua un reset automatico all'inizio della prova.
L'apparecchio è dotato di un sistema di protezione da sovraccarico.
L'apparecchio è dotato di un sistema di rilevamento automatico della rottura.
La velocità di comunicazione interna elettronica è di almeno 10 kHz e la velocità di trasferimento dati del computer è di 100 Hz.
L'apparecchio comunica con il computer tramite Ethernet.
L'apparecchio mostra automaticamente tutti i risultati della prova sul pannello.
Al termine della prova, se richiesto, è presente la funzione di ritorno automatico.
I dati relativi a ogni set di campioni vengono salvati in file separati, e quando si passa a un'altra prova, le informazioni non vengono cancellate. Nel rapporto di prova sono presenti la descrizione del campione di prova minimo, le caratteristiche del materiale, il tipo di campione di prova, il modo in cui è stato preparato il campione di prova, come è stata misurata l'estensione e i risultati della prova. Inoltre, il rapporto di prova soddisfa i criteri previsti dalla norma TS EN ISO/IEC 17025, come il numero di laboratorio del campione, la data della prova, il mittente del campione, data e numero della lettera di riferimento, titoli e firme delle persone che hanno eseguito la prova. Ai rapporti di prova possono essere aggiunti dati derivati, tabelle, foto e logo. I rapporti di prova possono essere esportati nei formati MS Excel e PDF.
La tensione di lavoro dell'apparecchio è di 380V CA trifase e la frequenza è di 50/60 Hz.
L'apparecchio è protetto contro i granuli che potrebbero essere dispersi nell'ambiente in caso di rottura dei campioni.
