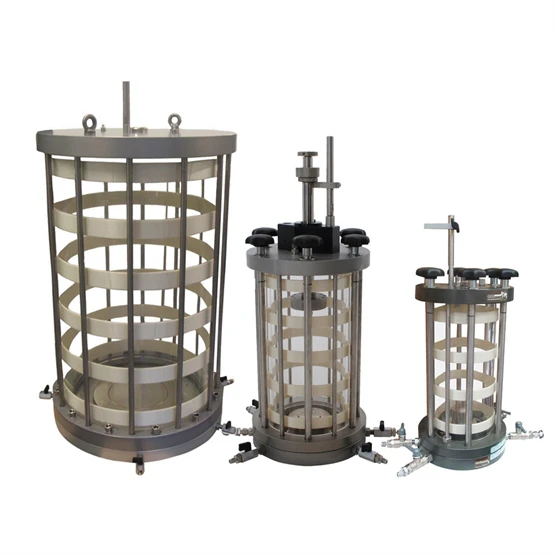

Трёхосевые ячейки - низкого давления
Код товара: Low_Pressure_Passive_Triaxial_Cells
Традиционные пассивные трехосные камеры имеют размер образца от 50 мм до 300 мм (как используется в нашей системе циклических испытаний с большим диаметром).
Во всех пассивных трехосных камерах есть входы для измерения давления камеры, обратного давления и порового давления, изменения объема образца, а также для приложения осевого напряжения и деформации с помощью верхнего поршня.
Все пассивные камеры могут быть модернизированы с помощью добавления кольца доступа, что позволяет питать дополнительные датчики камеры (например, измерение локальных напряжений на образце, измерение порового давления или температуры).
| Код продукта | Макс. образец | Макс. уровень давления | Диаметр камеры | Внешний диаметр камеры | Диаметр нагружающего поршня | Макс. осевая нагрузка | Макс. размер образца | ||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр | Высота | с HE** | с LVDT*** | ||||||
| 50TCEL* | 50мм | 100мм | 2МПа | 528мм | 190мм | 25мм | 50кН**** | - | - |
| 70TCEL2 | 70мм | 140мм | 2МПа | 610мм | 270мм | 25мм | 50кН**** | до 50мм | до 50мм |
| 76TC35* | 76мм | 152мм | 3.5МПа | 530мм | 230мм | 25мм | 50кН**** | до 50мм | до 50мм |
| 100TC2* | 100мм | 200мм | 2МПа | 610мм | 270мм | 25мм | 50кН**** | до 83мм | до 76мм |
| 100TC4* | 100мм | 200мм | 4МПа | 528мм | 279мм | 25мм | 50кН**** | до 83мм | до 76мм |
| 150TC2* | 150мм | 300мм | 2МПа | 725мм | 330мм | 25мм | 50кН**** | до 100мм | до 100мм |
| 200TC1* | 200мм | 400мм | 1МПа | 910мм | 410мм | 25мм | 50кН**** | до 150мм | до 150мм |
| 200TC2* | 200мм | 500мм | 1МПа | 910мм | 500мм | 25мм | 50кН**** | до 150мм | до 200мм |
| 300TC1* | 300мм | 600мм | 1МПа | 1200мм | 575мм | 30мм | 100кН | до 150мм | до 300мм |
| 300TC/1* | 300мм | 1000мм | 1МПа | 1500мм | 750мм | 50мм | 250кН | до 150мм | до 300мм |
- * Может быть заменена на динамическую трехосную камеру. Эти камеры оснащены уплотнениями с низким коэффициентом трения и линейными подшипниками для динамических испытаний.
- ** (HE) Датчики локальных напряжений на эффекте Холла.
- *** (LVDT) Датчики локальных деформаций.
- **** Коэффициент нагрузки может быть увеличен с 50кН до 100кН (для высоких напряжений, заказывается нагружающий поршень).
