Zylinderverdichtung und Radspurgerät

Standard: EN 12697-33, EN 12697-22

Die Besonderheit der Maschine ist die Kombination von zwei verschiedenen Funktionen in einem einzigen System: Einerseit die Verdichtung von Asphaltmischplatten auf eine kontrollierte Dichte, andererseits die Durchführung des Radfolge-Tests.

Für die Verdichtung wird ein "Knet"-System verwendet, das aus einer Reihe von vertikal frei beweglichen, gleitenden Metallplatten besteht, die zwischen Walze und Asphaltmischung positioniert und von den inneren Formoberflächen geführt werden.

Das Radfolge-Testgerät ist vom "kleinen Typ" gemäß dem Standard.

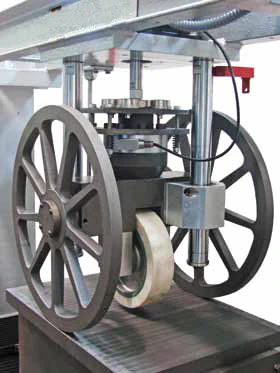

Die Integration der beiden Funktionen wird durch eine spezielle Maschinenauslegung (patentiert) ermöglicht; der zylindrische Rollenkörper wird durch zwei koaxiale Scheiben ersetzt, die entlang der seitlichen Vorsprünge der gleitenden Platten rollen.

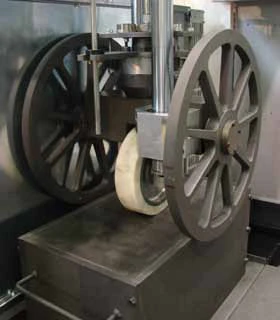

Beim Entfernen der Platten werden die Scheiben auf die anderen beiden Seiten der Form abgesenkt, sodass Kontakt zwischen der Asphaltmischungsoberfläche und dem Rad des Radfolge-Testgeräts hergestellt wird.

Mechanisch besteht die Maschine aus einer vertikalen Achse, die von einem bürstenlosen Motor mit einer Kugelgewindetrieb-Einheit und einem Bellofram-Zylinder angetrieben wird, der durch ein horizontales pneumatisches Servoventil gesteuert wird.

An der Maschine sind drei Sensoren montiert: ein inkrementaler Encoder für die horizontale Achsenposition, ein magnetostriktiver Sensor für die vertikale Achsenposition und eine Lastzelle für die Kraft.

Jeder dieser Sensoren kann in einem geschlossenen Regelkreis mit Rückkopplung als Referenz für ein computerkontrolliertes System verwendet werden; die Benutzeroberfläche ist ein Touchscreen.

Der Testbereich befindet sich in einer belüfteten Klimakammer mit automatischer Temperaturregelung bis 60 °C.

Walzenverdichtung

Um Platten der gewünschten Dichte und Größe zu erhalten, kann ein initialer Nivellierzyklus ausgeführt werden, der dazu konzipiert ist, die Mischung gleichmäßig in der Form zu verteilen.

Die Verdichtungsphase kann mit konstanter oder zunehmender Belastung, d.h. zunehmender Verformung, programmiert werden. Es ist möglich, eine definierte Einbaudicke oder Zyklusanzahl einzustellen.

Radfolge

Das verfeinerte Transduktions-, Steuerungs- und Antriebssystem des Feinkompaktors bleibt während des Radfolge-Tests aktiv, um die Trägheitseffekte der Lastmasse aufgrund von Radtiefenungleichgewichten so weit wie möglich auszugleichen.

Beide vom Standard vorgeschriebene Verfahren können durchgeführt werden.

Benutzeroberfläche

Benutzer müssen grundlegende Parameter und Verfahren eingeben; Die Testanwendung, Messungen, Datenverarbeitung und Erstellung des Testberichts sind vollständig automatisiert.

Stromversorgung: 380 V, 50 Hz, 16 A, drei Phasen + N + E, 6000 W

Luftversorgung: 10 bar Druck; trockene, ungeschmierte Luft (Kompressor und Zubehör werden nicht geliefert)

Abmessungen: 1850 x 800 x 1990 (h) mm

Gewicht: 800 kg
