Kaltbiegeprüfgerät

TS EN ISO 15630-1, TS 205-1 EN ISO 7438, TS 708; TS EN 10080

EN ISO 15630-1, EN ISO 7438, EN 10080, ASTM A615

Dieser Test ist speziell für runde Stahlstäbe für Beton bestimmt; Zweck ist es, zu bestätigen, dass ihre Zähigkeit für Kaltumformprozesse ausreicht.

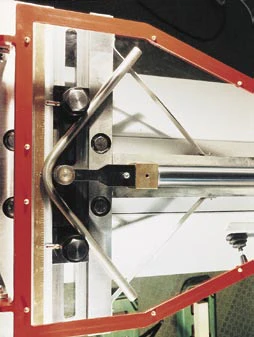

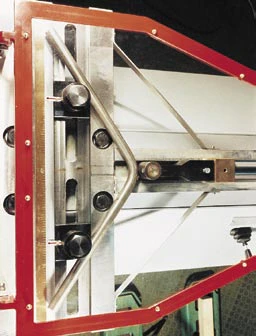

Der Test besteht darin, die Probe auf einen vorbestimmten Winkel zu biegen und sie teilweise zu glätten, um zu sehen, ob Risse oder Brüche entstanden sind.

Die Biege- und Rückrichtwinkel, der Radius der Geräte und die Abstände zwischen den Stützen hängen alle vom Durchmesser, der Oberflächenart und der Qualität des Stahls der Probe ab.

Merkmale

• Maximale Rammenlast: 160 kN
• Hub des Kolbens: 550 mm
• Präzise Führung des Druckstößels
• Zylinderabstand zwischen 75 und 580 mm einstellbar
• Hydraulikventil zur Geschwindigkeitsregelung
• Druckkontrollanzeige

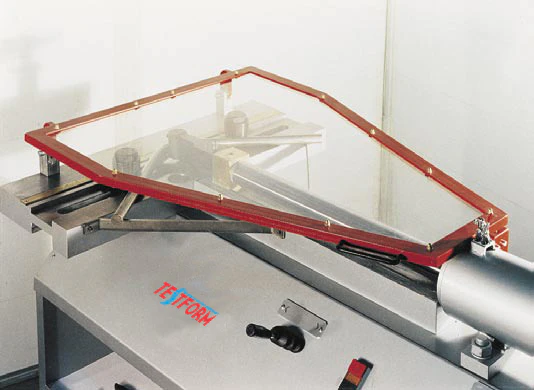

• Schutzeinrichtung aus Polycarbonat
• Regal für Zubehör
• Abmessungen: 1650 x 700 x 1150 (h) mm.
• Gewicht 350 kg.
• Stromversorgung: 220 V, 50 Hz, einphasig, 1500

Der MT103 zeichnet sich durch hochpräzise Bearbeitungsfähigkeiten aus: um Biegung am Druckgerät und gefährliche elastische Energieansammlung zu verhindern, wird das Ende der Welle von einer festgehaltenen Führung mit Schwalbenschwanzverbindung gehalten; die Führung ist mit einem Wälzlagerelement und einem Keil auf dem same bearbeiteten Balken verschraubt.

Motor und hydraulische Komponenten sind für kontinuierlichen Betrieb ausgelegt. Der Austausch der Geräte bereitet keine Schwierigkeiten.

Die Serienverbindungsbauteile bestehen aus einer zweifachen Rolle (Durchmesser 50 mm und Durchmesser 100 mm). Mandrelle und bei Bedarf Mandrelhalter können aus den unten beschriebenen ausgewählt werden.
