جهاز فحص التوموغرافي بالموجات فوق الصوتية

وصف المنتج

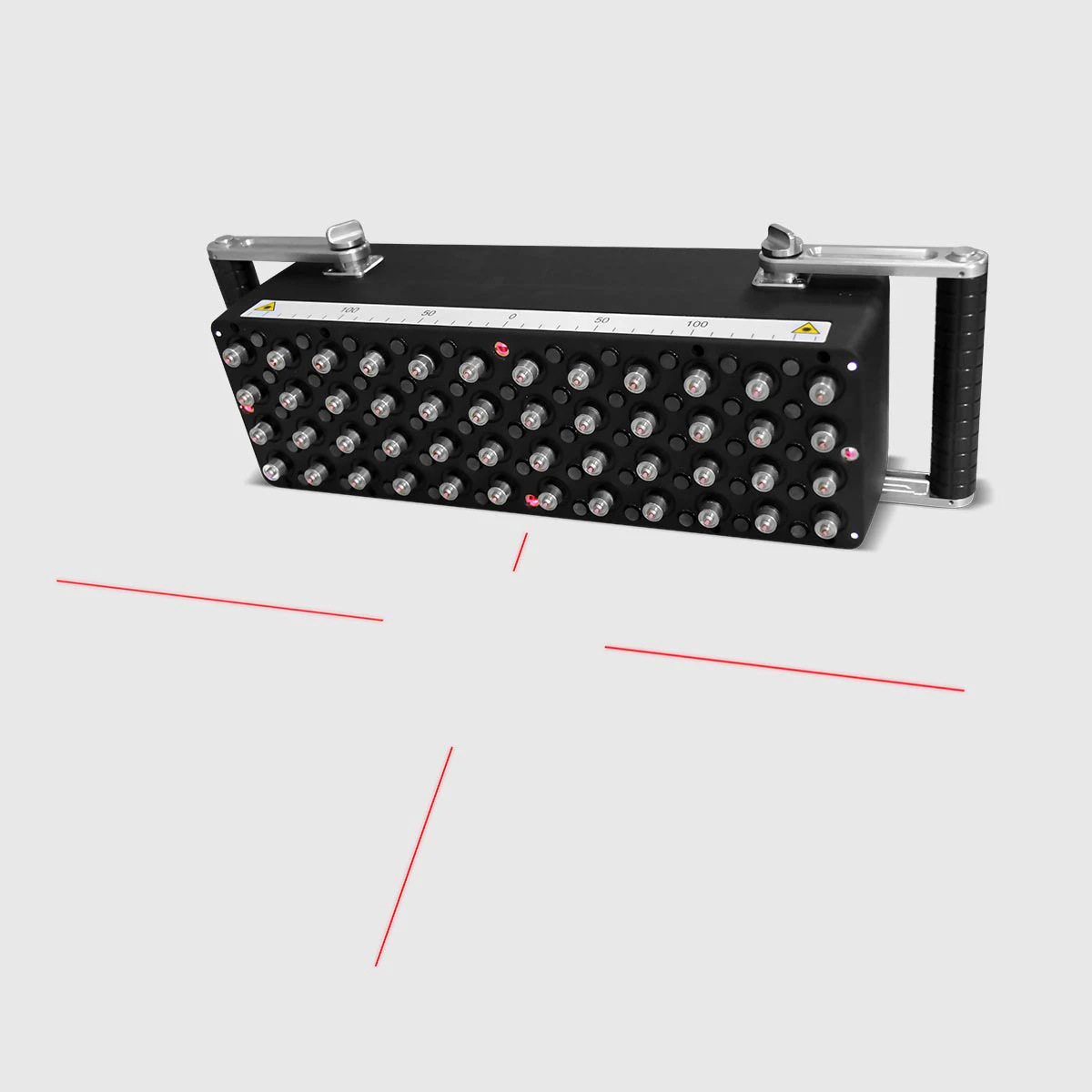

جهاز التوموغرافي فوق الصوتي المحمول باليد مصمم لرؤية البنية الداخلية للخرسانة بالوصول من جانب واحد.

التوموغرافي يمثل وحدة قياس مستقلة بالكامل لجمع ومعالجة البيانات المكتوبة توموغرافياً. تحتوي وحدة القياس على مصفوفة هوائي مصفوفة تحتوي على 48 محول قناة ترددية عريضة النطاق (12 كتلة، كل كتلة تحتوي على 4 عناصر) ذات نقاط جافة متلامسة وأطراف مقاومة للتآكل السيراميكي. لذلك، يمكنها العمل لفترات طويلة مع الأسطح الخشنة. كل محول مجهز بتعليق زنبركي مستقل، مما يسمح بالفحص على الأسطح الخشنة. التردد الاسمي للمصفوفة هو 50 كيلوهرتز.

واجهة الجهاز تسمح بالعمل مع أشعة الليزر المنعكسة على سطح الكائن المختبر. وبالتالي، يمكن للمشغل الحفاظ بدقة على خطوة التمرير لمصفوفة الهوائي أثناء التشخيص الفني الكامل للكائن المختبر.

الجسم الخفيف المحمول باليد والمقبض القابل لإعادة التوجيه يتيح العمل المريح مع الجهاز على الأسطح الأفقية والعمودية والسقفية. تم تصميم مقياس مرجعي في الجزء السفلي من جسم الجهاز لت定位 العيوب بشكل مناسب بالنسبة لجهاز الهوائي.

شاشة TFT كبيرة ولامعة ولوحة المفاتيح تسمح بضبط الجهاز بسهولة على الكائن المختبر، واختيار أوضاع العمل المطلوبة، وإجراء فحص، ومراقبة النتائج المكتسبة، مما يسمح بالتحليلات الأولية.

البطارية القابلة للشحن الداخلية تسمح للجهاز بالعمل لمدة 5 ساعات. زيادة دورة الشحن والتفريغ تزيد من موثوقية التوموغرافي للتطبيقات طويلة المدى. بالإضافة إلى ذلك، يمكن تغذية التوموغرافي مباشرة من شبكة التيار المتردد.

يسمح الجهاز بنقل البيانات إلى جهاز كمبيوتر خارجي للعمليات المتقدمة من خلال برنامج خاص.

يتم إجراء الفحص كمسح خطوة بخطوة للكائن المختبر مع دمج البيانات وإعادة بناء الحجم على سطح المسح الكامل للكائن المختبر.

التطبيقات

• فحص هياكل الخرسانة بسمك يصل إلى 2500 ملم لتقييم اتساق الهيكل.
• فحص هياكل الخرسانة المسلحة بسمك يصل إلى 800 ملم لتقييم اتساق الهيكل.
• البحث عن بقايا غريبة، فراغات، فراغات، انفصالات، تسربات الخرسانة، والشقوق في الكائنات الخرسانية والكائنات الخرسانية المسلحة والحجر الطبيعي.
• فحص الهياكل المصنوعة من الرخام والجرانيت بسمك يصل إلى 2000 ملم.
• البحث عن أنابيب بلاستيكية ومعدنية بقطر أكبر من 10 ملم في الخرسانة المسلحة.
• فحص البنية الداخلية للقضبان الكربونية بقطر أكبر من 900 ملم.
• تقييم حالة القنوات المدعومة بالتوتر في الجسور الخرسانية المسلحة.
• فحص الأساسات والأعمدة والأغطية العلوية في الهياكل المسكوبة في الموقع لاكتشاف الفراغات المملوءة والتسربات.
• البحث عن الفراغات والفراغات خلف لوحات التشطيب في الأنفاق تحت الأرض وفي السكك الحديدية.
• فحص الكتل الحرارية في فرن الزجاج المنفوخ.
• تقدير سمك طلاء الخرسانة وعمق تعزيز الطلاء.
• قياس سمك الكائن المختبر بالوصول من جانب واحد.
• التسجيل التفصيلي للنتائج المكتسبة.

المواصفات
