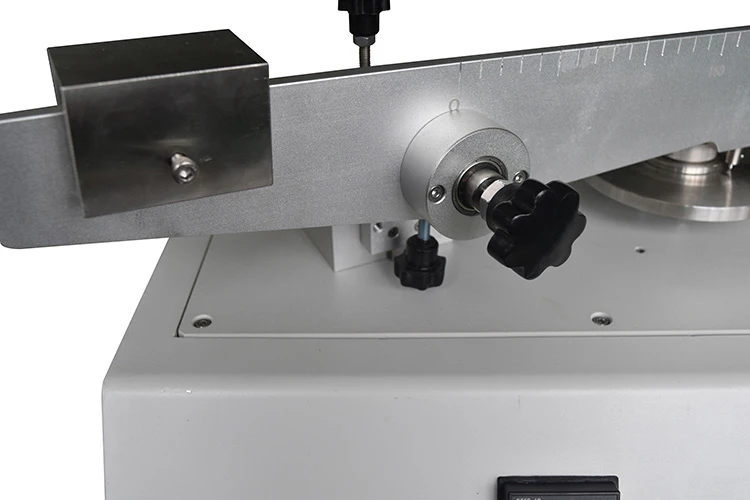

Appareil de test de dureté au rayage

Introduction

Les appareils de test de rayure/dureté Taber pour les plastiques et le test de rayure textile sont adaptés pour tester la résistance aux rayures des panneaux décoratifs à base de bois, en faisant tourner l'échantillon sous une charge spécifique avec une aiguille en diamant.

Application

Utilisé pour diverses garnitures intérieures automobiles telles que les plastiques, le caoutchouc, le cuir, les tissus, les matériaux de revêtement et d'autres matériaux non composites pour la détermination de la résistance aux rayures.

Normes

ASTM C217, L-T-751, EN 438, EN 13310, ISO 4586-2 et TERRAZZO 90322-9E-1

Utilisation

Avant de charger l'échantillon, vous devez régler la hauteur appropriée de la barre de pesage en fonction de l'épaisseur de l'échantillon. L'outil de coupe précis est attaché à la barre de pesage et placé sur l'échantillon. Après avoir démarré l'appareil, la table tournante est fait tourner à une vitesse constante pour assurer des résultats de mesure précis. En modifiant la charge sur l'outil de coupe, vous pouvez évaluer la performance de résistance au coupure ou aux rayures du matériau.

La conception de la poutre de pesage de l'instrument assure que l'échantillon et la table tournante soient alignés et peut être relevée ou abaissée selon les besoins réels. De plus, la poutre de pesage peut être soulevée dans les airs pour faciliter le retrait de l'échantillon par l'opérateur. La charge totale sur l'échantillon peut être réglée de 0 à 1000 g en changeant la position du poids d'équilibrage coulissant. Les outils de coupe peuvent être choisis en utilisant des outils en carbure de tungstène ou une tête en diamant conique circulaire. L'utilisateur qui évalue visuellement les résultats du test avec une loupe 10x peut également utiliser un microscope optique haute précision pour l'observation.

Caractéristiques

1. Plage de mouvement : 10-200mm
2. Plage de vitesse : 10-200mm/s
3. Diamètre de la tête de rayure métallique : 0,5 mm, 0,75 mm, 1 mm (Erichsen318), 3 mm, 5 mm, 7 mm
4. Matériau de la tête de rayure métallique : carbure de tungstène
5. Poids total du poids de pression et des composants de frottement : 2N, 3N, 5N, 7N, 8N, 10N, 12N, 15N, 20N (en option) l'erreur de masse ne dépasse pas 1%
6. Le grattoir en plastique signifie polyméthyl méthacrylate (PMMA)
   • Diamètre 16mm épaisseur 1mm
   • L'outil de rayure a un rayon de bord de 0,5 mm
   • Degré de dureté D85
   • Alimentation : AC220V ± 10%, 50Hz
