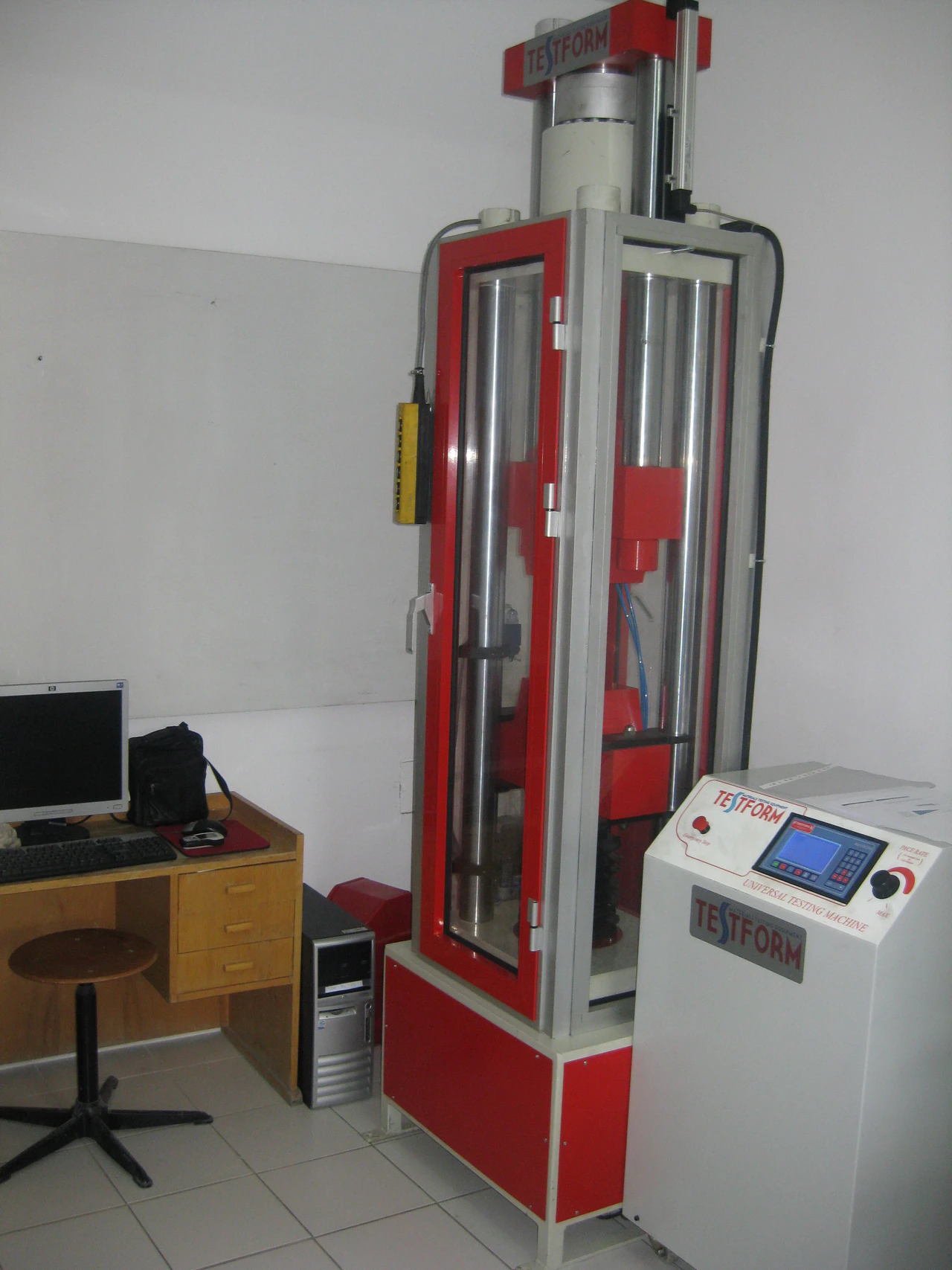

جهاز اختبار الشد الهيدروليكي للصلب - 600 كيلونيوتن
رمز المنتج: MT001B
المواصفات القياسية
ASTM E8M, ASTM E21, ASTM A 370, ASTM F519, ASTM B557
BS 18/1, BS 18/2, BS240, BS 1140, BS 1639, BS 2874, BS 3855, BS 4449, BS 4482, BS 4483, BS 4545
ISO 5600 2740, ISO 5600 3325, ISO 5600 3928
EN 10002-1, EN 10002-5, EN 845-3
DIN 50106, DIN 50111, DIN 50145
يمكن تصنيع الجهاز بشكل اختياري بسعة 600 كيلونيوتن أو 1000 كيلونيوتن.
المميزات العامة
- يمكن إجراء اختبارات الشد والضغط باستخدام الجهاز.
- الجسم الرئيسي مثبت على أربع أعمدة وهو ذو فك هيدروليكي.
- كامل التشغيل الآلي والتحكم بالكمبيوتر.
- مزود بمجموعة فك وأجساد فك مصنوعة من فولاذ عالي القوة والمقاومة.
- له القدرة على القياس بدقة عالية من نوع المختبرات.
- يوجد خياران لاختيار المستشعر.
- يوفر إمكانية المعايرة بشكل رقمي لقيمتين مختلفتين.
- له القدرة على العمل مع جهاز قياس الإجهاد (Strain gauge)، وخلية الحمل (load cell)، والمحول (transducer)، والمخرج البوتانسيومتري (ضغط، امتداد، تدفق، إلخ).
- لوحة تشغيل غشاءية.
- له خاصية الإعادة اليدوية والآلية إلى الصفر.
- له خاصية الاحتفاظ بالقيمة القصوى (الذروة) في الذاكرة.
- له خاصية الاتصال بالكمبيوتر.
- جهد التغذية: 220V تيار متردد
- مناسب للاستخدام اليدوي والآلي.
- له القدرة على التحكم بالصمام والمحول الترددي (inverter).
- له تصميم قائم على وحدات التحكم الدقيقة (Microcontroller).
- السعة: 600 كيلونيوتن
- دقة قياس الحمل: +%1

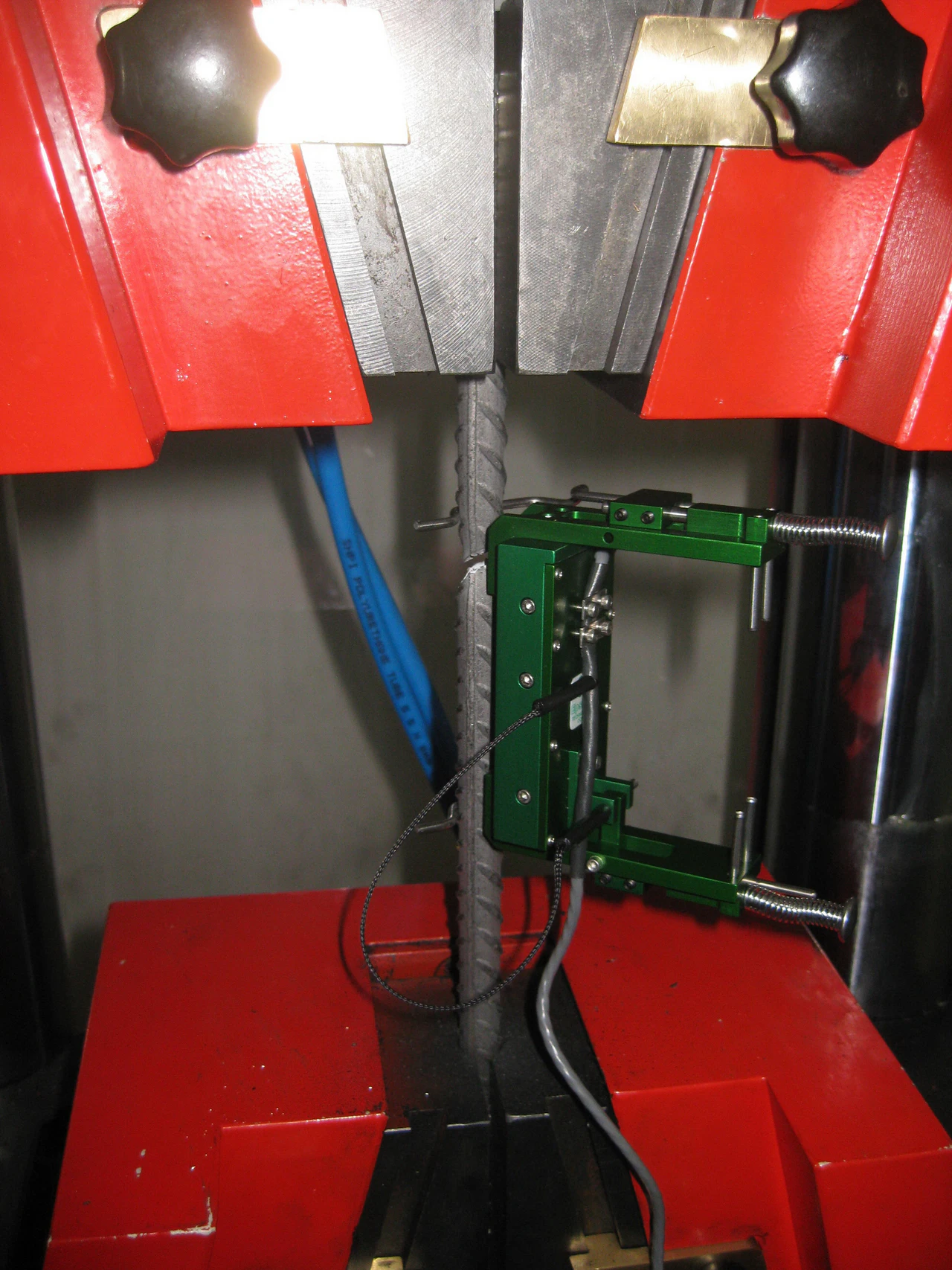

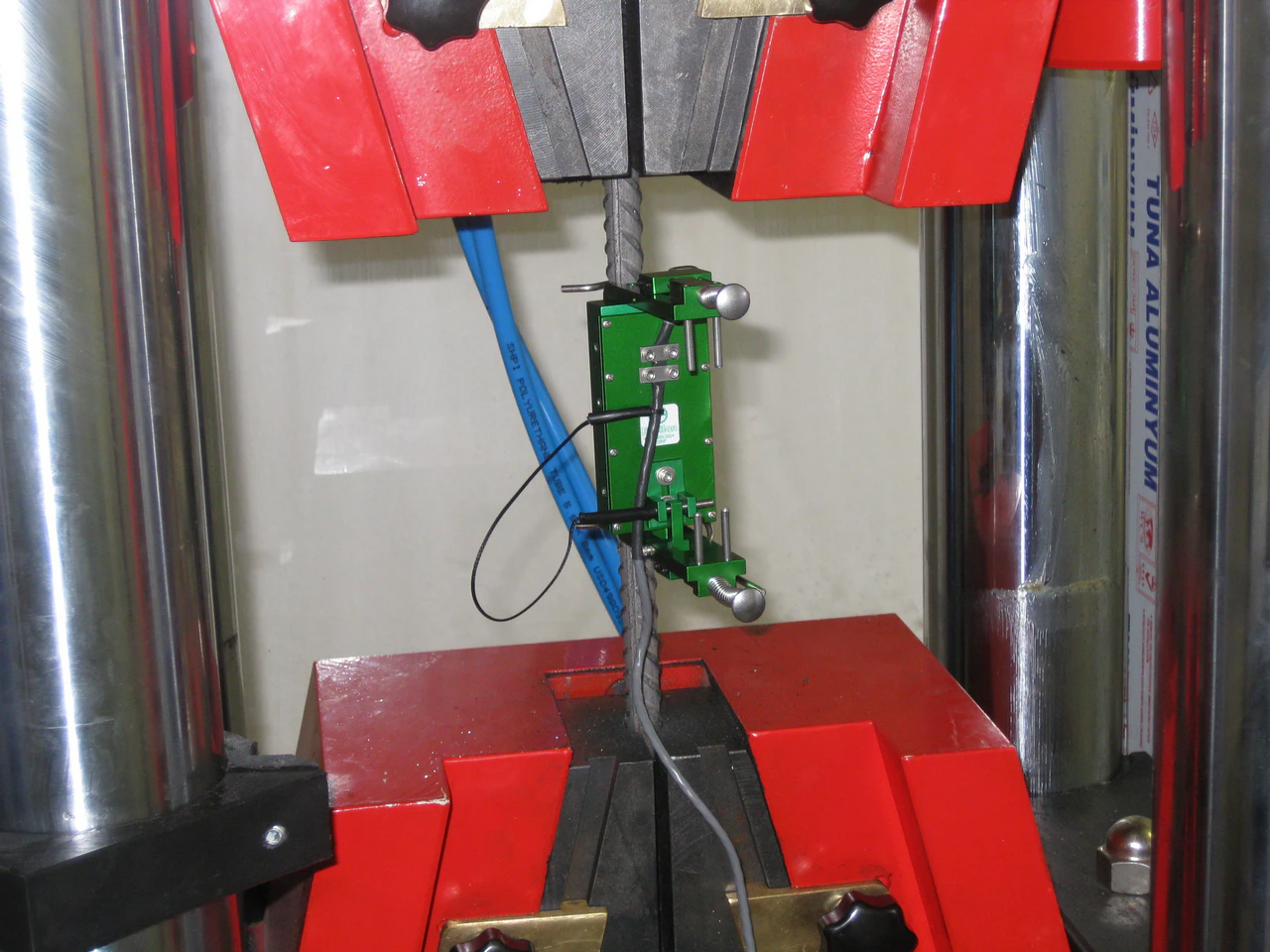

- دقة قياس الامتداد: 0,01 ملم (10 ميكرون)
- مسافة الاختبار العمودية الدنيا: 60 ملم، القصوى: 360 ملم
- يمكن ضبط المسافة بين الفكين قبل الاختبار (بمحرك كهربائي).
- مسافة حركة المكبس: 300 ملم
- دقة خلية الحمل: %0,02
- يمكن إجراء اختبار الشد لمقاسات Ø 8 - Ø 32 ملم.
- يتم توفير برنامج اختبار مواد كمبيوتر.

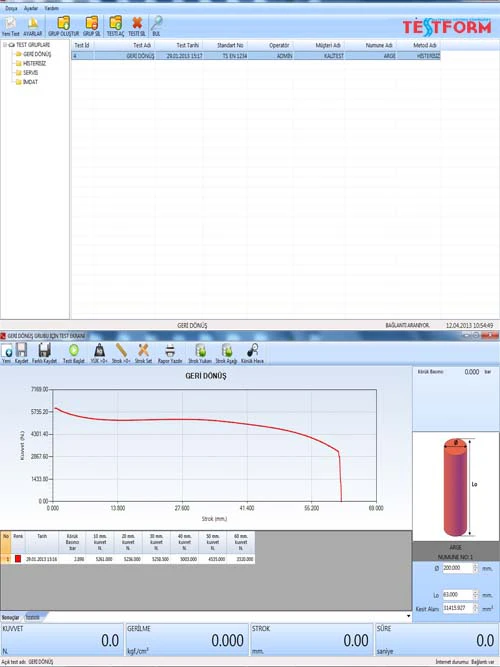

- في البرنامج يمكن الحصول على رسم بياني للحمولة-الامتداد؛ الحد الأقصى للحمولة، الحد الأقصى للامتداد، حمولة الكسر، امتداد الكسر، معامل يونغ، الإجهاد النسبي (yield)، إلخ، ويمكنه إجراء هذه الحسابات.
- يمكنه إعداد تقرير اختبار يتضمن معلومات الجهاز، الرسوم البيانية، ونتائج الاختبار.
- رأس الفك الممسك:
- خيار التحكم الهيدروليكي أو الهوائي
- الحد الأقصى لحركة الرأس المتحرك: 120 ملم
- الحد الأقصى للمسافة بين الفكين الممسكين: 420 ملم
- المسافة بين لوحات الضغط: 320 ملم
قراءة الحمل
خلية حمل دقيقة
الدقة: 0,01
الاستقرار: الفئة 1 EN 10002/2
الأبعاد
الارتفاع المطلوب: 3000 ملم
وزن الإطار: حوالي 2600 كجم.
الطاقة: 220 فولت 1 طور 50 هرتز
