Appareils de torsion, Machine de torsion

Application : Test de résistance au torsion des matériaux et produits

Les tests de torsion sont utilisés pour évaluer la résistance au torsion, la dureté et les caractéristiques contrainte-déformation des matériaux et des produits. Ces tests consistent à plier un matériau ou un composant d'essai jusqu'à un certain angle sous une force spécifique, ou jusqu'à ce que le matériau échoue en torsion.

La force de torsion d'un test de torsion est appliquée en maintenant une extrémité de l'échantillon d'essai de manière à ce qu'elle ne puisse ni se déplacer ni tourner, et en appliquant un moment sur l'autre extrémité pour faire tourner l'échantillon autour de son propre axe. Un moment de torsion peut également être appliqué aux deux extrémités de l'échantillon, mais les extrémités doivent tourner dans des directions opposées.

Quel est l'objectif d'un test de torsion ?

L'objectif d'un test de torsion est de déterminer le comportement d'un matériau ou d'un échantillon d'essai lorsqu'il est plié sous l'effet de moments appliqués qui provoquent des contraintes de cisaillement autour de l'axe, ou sous l'effort de torsion. Les valeurs mesurables comprennent : le module de cisaillement, la résistance au cisaillement à la limite élastique, la durée de vie en fatigue en torsion, la ductilité, la résistance ultime en cisaillement et le module de rupture en cisaillement.

Ces valeurs sont similaires mais ne sont pas identiques aux valeurs mesurées par un test de traction (tensile testing). Elles sont également importantes dans la fabrication car elles peuvent être utilisées pour simuler les conditions de service, contrôler la qualité et la conception du produit, et s'assurer qu'il est fabriqué correctement.

Quels sont les différents types de tests de torsion ?

Trois formes courantes de tests de torsion sont le test de rupture, le test de preuve et le test opérationnel. Un test de torsion de rupture nécessite que l'échantillon d'essai soit plié jusqu'à rupture et que la résistance de l'échantillon soit mesurée. Le test de preuve est conçu pour observer le matériau sous une charge de couple spécifique pendant une période déterminée. Enfin, le test opérationnel mesure la performance du matériau dans des conditions de service attendues.

Quels sont les différents types de matériaux pour tests de torsion ?

De nombreux matériaux subissent des couples ou des forces de torsion dans leurs applications et bénéficient donc ou nécessitent des tests de torsion. Les matériaux utilisés dans les applications structurelles, biomédicales et automobiles sont parmi les matériaux les plus courants qui subissent des torsions dans leurs applications. Ces matériaux peuvent être constitués de métaux, de plastiques, de bois, de polymères, de composites ou de céramiques, et peuvent généralement prendre la forme d'éléments de fixation, de barres, de poutres, de tubes et de fils.

Quelles sont les normes courantes pour les tests de torsion ?

• ASTM A938 : Test de torsion de fil
• ASTM D1043 : Équipement de test de torsion pour plastiques
• ASTM D5279 : Machine de test de torsion dynamique pour thermodurcissables et thermoplastiques
• ASTM E2207 : Équipement de test de fatigue axiale-torsion pour matériaux tubulaires minces parois
• ASTM F383 : Test de flexion statique et de torsion de tiges intramédullaires
• ASTM F543 : Équipement de test de torsion pour vis osseuses médicales
• ISO 6475 : Méthodes et équipement de test de torsion pour vis osseuses
• ISO 7800 : Test de torsion de fil métallique
• ISO 80369-1 : Équipement de test de connecteur Luer axial-torsion

Quelles sont les applications courantes des tests de torsion ?

• Équipements de test de torsion pour plastiques
• Test de torsion des vis osseuses
• Test de torsion des fils
• Tests de torsion sur matériaux composites conçus
• Machine de test de torsion
• Machine de test de torsion avec charge axiale statique
• Test de résistance au torsion de fil

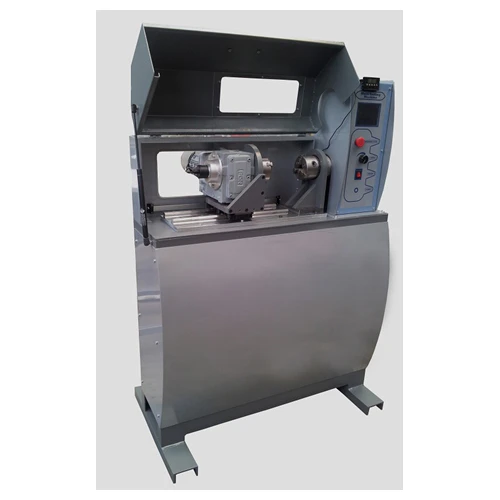

Qu'est-ce qu'une machine de test de torsion ?

Les machines de test de torsion mesurent la résistance au torsion, la dureté et les caractéristiques contrainte-déformation des matériaux et des produits, offrant une solution idéale pour les applications biomédicales, automobiles et aéronautiques. Elles sont utilisées pour simuler les conditions de service réelles et contrôler la qualité des produits tels que les forets, les dispositifs médicaux, les vis et autres éléments de fixation, les fils et bien plus encore.

Comment fonctionne une machine de torsion ?

La force de torsion (force de torsion) d'un test de torsion est appliquée en maintenant une extrémité de l'échantillon d'essai de manière à ce qu'elle ne puisse ni se déplacer ni tourner, et en appliquant un moment sur l'autre extrémité pour faire tourner l'échantillon autour de son propre axe.

Caractéristiques

• Cet équipement est conçu pour déterminer la résistance au torsion des matériaux métalliques.
• L'équipement peut être conçu selon différentes capacités.
• 9 modèles différents sont disponibles : 100-200-300-400-500-750-1000-2000-3000 NM.
• L'équipement se compose des principales parties suivantes : deux mandrins, un fixe et un mobile ; un encodeur avec une précision de 0,1 degré ; une cellule de couple variable selon la capacité ; un panneau de contrôle automatique avec écran tactile en couleur ; un groupe de mouvement silencieux à double sens, vitesse réglable, avec un maximum de 3 tr/min ; et un châssis.
• Dimensions : 760x1100x1060 mm
• Poids : 150 kg
